L'allumage est le cœur battant de tout moteur à combustion interne, et dans le cas des moteurs hors-bord, sa fiabilité est primordiale pour une navigation sans souci. Un composant clé de ce système est la bobine d'allumage, responsable de la génération de la haute tension nécessaire pour créer l'étincelle qui enflamme le mélange air-carburant. Cet article se concentre sur la bobine d'allumage spécifiquement conçue pour les moteurs hors-bord Sea Horse 6CV, en abordant son rôle, son diagnostic, son remplacement et les particularités liées à certains modèles et années de fabrication.
Le Rôle Crucial de la Bobine d'Allumage

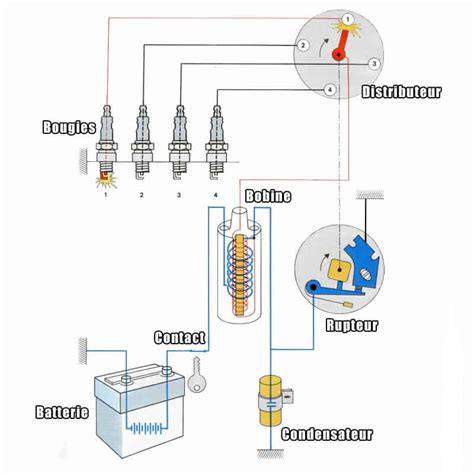

La bobine d'allumage, également appelée transformateur d'allumage, est un dispositif électromagnétique essentiel. Son fonctionnement repose sur le principe de l'induction électromagnétique. Elle est composée de deux enroulements de fil de cuivre : un enroulement primaire, comportant un nombre relativement faible de spires, et un enroulement secondaire, avec un nombre beaucoup plus élevé de spires.
Lorsque le courant électrique traverse l'enroulement primaire, il crée un champ magnétique. L'interruption soudaine de ce courant, commandée par le système d'allumage (par exemple, par les vis platinées ou un module électronique CDI), provoque un effondrement rapide du champ magnétique. Cet effondrement induit alors une tension très élevée dans l'enroulement secondaire, qui peut atteindre plusieurs dizaines de milliers de volts. Cette haute tension est ensuite transmise à la bougie d'allumage, où elle crée une étincelle capable d'enflammer le mélange air-carburant dans le cylindre. Sur les moteurs multi-cylindres, le remplacement ciblé d'une seule bobine suffit à rétablir un allumage complet si une défaillance est détectée.
Identification et Compatibilité de la Bobine
La bobine d'allumage abordée dans cet article est une pièce de remplacement directe pour les moteurs Bobine d'Allumage SUZUKI et JOHNSON 4 et 6Cv 4Temps, fabriqués entre 2005 et 2012. Il est impératif de confirmer le modèle exact du moteur et l'année de fabrication avant toute commande. Même au sein d'une même gamme, les caractéristiques électriques varient selon les générations et les puissances. Une incompatibilité pourrait entraîner un dysfonctionnement, voire endommager le système d'allumage.

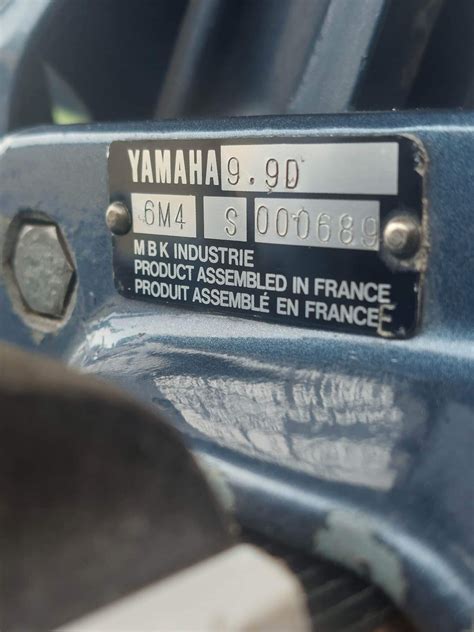

Il est également important de noter que certains propriétaires de moteurs hors-bord, même avec des caractéristiques similaires, ont rencontré des ambiguïtés quant à l'année de fabrication de leur unité. Par exemple, des moteurs potentiellement des années 70 ont été vendus comme datant des années 75 ou 76, tandis que des plaques d'identification peuvent correspondre à des années antérieures (comme 1968) tout en présentant des caractéristiques visuelles suggérant une production plus tardive (par exemple, un système "Magflash CD" qui n'aurait été commercialisé qu'à partir de 1977). La méthode de fixation de la plaque (boulonnée versus rivetée) peut également être un indice. Dans de tels cas, une demande de renseignements auprès du constructeur ou d'un spécialiste peut être nécessaire pour lever le doute.
Diagnostic d'une Bobine Défaillante
Plusieurs symptômes peuvent indiquer une défaillance de la bobine d'allumage :
- Moteur qui tourne mal ou ne démarre pas : Une bobine défaillante ne produira pas une étincelle suffisamment puissante, voire aucune étincelle du tout.
- Perte de puissance : Si la bobine n'envoie pas une tension adéquate, le moteur peut fonctionner sur moins de cylindres ou avec une combustion incomplète, entraînant une perte de puissance notable.
- Allumage irrégulier : L'étincelle peut être faible ou intermittente, provoquant des ratés d'allumage.
Pour confirmer une défaillance, remplacer la bougie d'allumage simultanément est recommandé pour réaliser un diagnostic complet du circuit. Une bougie défectueuse peut imiter les symptômes d'une bobine défaillante.
La méthode la plus fiable pour diagnostiquer une bobine est de mesurer sa résistance avec un multimètre. Travailler moteur éteint et batterie débranchée lors de l'intervention est une mesure de sécurité essentielle. Il faut mesurer la résistance primaire (entre les bornes d'alimentation) et secondaire (entre la borne d'alimentation et la sortie haute tension vers la bougie) de la bobine et comparer les valeurs au manuel d'entretien du moteur. Une résistance en circuit ouvert (valeur infinie) ou en court-circuit (valeur très faible, proche de zéro) confirme la défaillance de la bobine.
Remplacement de la Bobine
Le remplacement d'une bobine d'allumage est une opération relativement simple qui peut être effectuée par un mécanicien amateur. Une fois la bobine défectueuse identifiée, il suffit de la déconnecter et de la remplacer par une nouvelle, en veillant à bien reconnecter les fils et à fixer solidément la nouvelle bobine. Il est uniquement après vérification rigoureuse de la compatibilité que le remplacement peut être effectué.
Systèmes d'Allumage Électronique et Calage
Une question fréquente concerne le calage de l'allumage lors du remplacement d'une bobine. Non, dans la majorité des cas, ce n'est pas nécessaire. Sur les systèmes d'allumage électronique modernes, le calage est géré automatiquement par l'unité de contrôle électronique (ECU) ou le module CDI. La bobine est simplement un composant qui reçoit le signal pour produire l'étincelle au moment opportun.

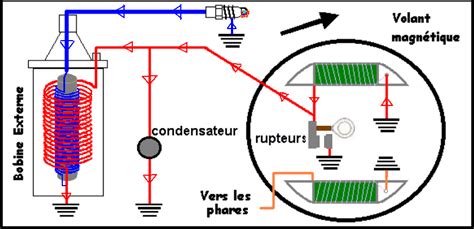

Cependant, il est important de distinguer les anciens systèmes à vis platinées des systèmes électroniques. Les moteurs plus anciens peuvent utiliser des vis platinées pour interrompre le courant dans la bobine primaire et ainsi générer l'étincelle. Dans ce cas, le réglage des vis platinées (l'écartement et le moment de leur ouverture) est crucial pour le bon calage de l'allumage. Si votre moteur hors-bord utilise un système à vis platinées, la question de savoir si vous avez un allumage par CDI ou vis platinées devient pertinente pour le diagnostic et l'entretien. Les moteurs plus anciens, comme ceux potentiellement de 1968, pourraient encore être équipés de vis platinées, tandis que les modèles plus récents (à partir de 1977 environ) sont plus susceptibles d'avoir un système CDI.
Implications à Long Terme et Entretien Préventif
Un entretien régulier et le remplacement des pièces d'usure sont essentiels pour assurer la longévité et la performance de votre moteur hors-bord Sea Horse 6CV. La bobine d'allumage, bien que durable, n'est pas éternelle. Un contrôle périodique de ses performances, surtout si vous constatez des signes avant-coureurs de dysfonctionnement, peut vous éviter des pannes en mer.
De plus, la compréhension des spécificités de votre modèle, y compris son année de fabrication exacte, est fondamentale. Les avancées technologiques, même sur de petits moteurs, ont conduit à des évolutions dans les systèmes d'allumage. S'assurer que vous disposez des bonnes pièces de rechange et que vous suivez les procédures d'entretien appropriées pour votre génération de moteur est la meilleure garantie contre les problèmes.
Testez une bobine d'allumage et une bougie
Conclusion Anticipée : L'Importance de la Précision
En résumé, la bobine d'allumage est un composant vital pour le bon fonctionnement de votre moteur hors-bord Sea Horse 6CV. Un diagnostic précis, basé sur des mesures de résistance et une compréhension des symptômes, est la première étape pour résoudre les problèmes d'allumage. L'utilisation de pièces de rechange compatibles, confirmées par le modèle et l'année de fabrication de votre moteur, est primordiale. Bien que le remplacement de la bobine soit souvent une réparation simple, la subtilité des numéros de série et des dates de production peut parfois nécessiter une investigation plus approfondie. Investir du temps dans la compréhension de votre moteur et dans un entretien préventif vous assurera des sorties en mer sans encombre.
