Dans le domaine de la conception architecturale assistée par ordinateur, la modélisation précise et efficace des éléments de construction est primordiale. Revit, en tant que logiciel BIM (Building Information Modeling) leader, offre des outils puissants pour créer des familles d'objets complexes, y compris les fenêtres. Cependant, la création de fenêtres composées, telles que les "fenêtres tierces" - concept que nous allons explorer ici - peut présenter des défis spécifiques, notamment lors de la visualisation en coupe ou en plan. Cet article vise à décortiquer les problématiques liées à la modélisation de fenêtres imbriquées ou composées dans Revit, à proposer des solutions et à définir les bonnes pratiques pour une gestion optimale.

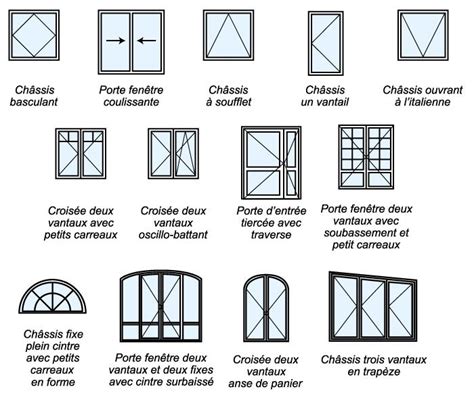

Comprendre le Défi de la Fenêtre Tierce dans Revit
Le scénario décrit par un utilisateur met en lumière un problème récurrent : la superposition visuelle des éléments constitutifs d'une fenêtre tierce en plan. L'utilisateur a créé une famille de fenêtres intégrant deux fenêtres distinctes, reliées par un cadre en bois et une partie pleine. Le dysfonctionnement survient spécifiquement dans la vue en plan du rez-de-chaussée (RDC), où les deux fenêtres semblent se "superposer" de manière erronée. Les tentatives de correction via les plages de vue n'ont pas abouti, soulevant la question de la méthodologie de modélisation la plus appropriée.
Il est essentiel de comprendre que Revit interprète les familles comme des objets tridimensionnels. Lorsqu'une famille complexe est chargée dans un projet, sa représentation en plan, en élévation ou en coupe dépend de la manière dont ses différents éléments sont paramétrés et de la façon dont les plans de coupe des vues interactuent avec la géométrie de la famille. Dans le cas d'une fenêtre tierce, si les deux fenêtres imbriquées et le cadre sont modélisés comme des éléments distincts qui traversent le plan de coupe de la vue en plan de manière indépendante, Revit peut les afficher comme des entités superposées, sans une distinction claire de leur relation spatiale dans le mur.
Analyse des Méthodologies de Modélisation
Face à ce défi, plusieurs approches peuvent être envisagées. La première, que l'utilisateur a partiellement explorée, consiste à ajuster les paramètres de vue. Cependant, les plages de vue, bien que puissantes, ne résolvent pas toujours les problèmes intrinsèques à la géométrie de la famille elle-même. Si la famille n'est pas conçue pour gérer correctement les coupures et les représentations symboliques, les ajustements de vue risquent de rester inefficaces.
Une autre piste, suggérée par l'utilisateur, est d'envisager une modélisation par niveaux : une famille pour le RDC et une autre pour le R+1. Si cette approche peut sembler simplificatrice pour gérer des variations d'étage, elle présente des inconvénients majeurs en termes de gestion de projet et de cohérence. Dupliquer des familles pour chaque niveau entraîne une augmentation exponentielle du nombre de familles à gérer, compliquant les mises à jour et potentiellement introduisant des incohérences. L'objectif du BIM est justement de centraliser l'information, et non de la fragmenter.
La bonne pratique réside plutôt dans la création d'une famille de fenêtres unique, capable de s'adapter aux différentes situations et d'afficher correctement sa géométrie dans toutes les vues. Cela implique une compréhension approfondie des outils de création de familles dans Revit, notamment la gestion des plans de référence, des paramètres, des contraintes et des types de géométrie.
Création d'une Famille de Fenêtres Tierces Robuste dans Revit
Pour aborder la création d'une fenêtre tierce de manière efficace, il faut adopter une approche structurée, en utilisant les outils de modélisation de familles de Revit de manière optimale. L'objectif est de créer une famille paramétrique qui représente fidèlement l'objet dans toutes les vues et qui gère correctement les interactions avec le mur hôte.
1. Le Choix du Gabarit de Famille
La première étape consiste à sélectionner le bon gabarit de famille. Pour une fenêtre, le gabarit "Fenêtre métrique" (ou équivalent selon la nomenclature) est le point de départ idéal. Ce gabarit préconfigure la famille pour qu'elle s'insère dans un mur et offre des plans de référence et des paramètres de base pertinents pour les fenêtres.
TUTO REVIT : Famille paramétrique
2. Définition des Plans de Référence et des Paramètres
La structure de la famille repose sur des plans de référence. Il est crucial de définir des plans de référence qui délimitent les dimensions générales de la fenêtre tierce (largeur, hauteur) ainsi que les positions des éléments internes, comme les deux fenêtres imbriquées et le cadre. Ces plans de référence doivent être nommés de manière descriptive (par exemple, "Extérieur Gauche", "Intérieur Droit", "Haut", "Bas", "Centre").

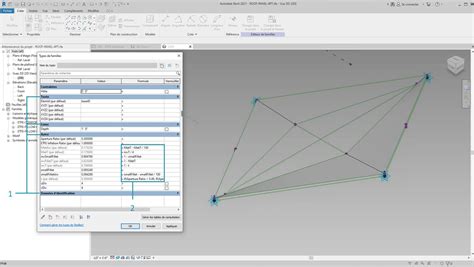

Ensuite, il faut associer des paramètres à ces plans de référence pour contrôler les dimensions. Des paramètres de type (par exemple, "Largeur Totale", "Hauteur Totale") et des paramètres d'occurrence (par exemple, "Épaisseur Cadre", "Espacement entre Fenêtres") permettront de rendre la famille flexible et adaptable.
3. Modélisation de la Géométrie Principale
Une fois la structure de référence établie, la modélisation de la géométrie peut commencer. Il est souvent préférable de commencer par la forme vide qui représente l'ouverture dans le mur. Cette forme vide doit être contrainte aux plans de référence extérieurs de la fenêtre.
Ensuite, il faut modéliser les éléments constitutifs de la fenêtre tierce. Dans le cas présent, il s'agit des deux fenêtres individuelles et du cadre. La manière de modéliser ces éléments est cruciale pour la gestion des vues.
- Géométrie Visible en 3D et en Plan : Pour les éléments qui doivent être visibles en 3D et en plan (comme le cadre en bois, les montants des fenêtres), on utilisera des formes pleines (extrusion, révolution, etc.) contraintes aux plans de référence appropriés.
- Gestion des Percements : Les ouvertures des fenêtres elles-mêmes peuvent être modélisées de différentes manières. On peut utiliser des formes vides pour découper le mur, ou modéliser les éléments de fenêtre (vitrage, cadre intérieur) qui viendront s'insérer dans l'ouverture globale.
4. La Gestion des Vues et des Représentations Symboliques
C'est ici que réside la clé pour résoudre le problème de superposition. Revit permet de contrôler la visibilité des éléments de la famille dans différentes vues.
Plans de Construction et Formes Vides : L'utilisateur a mentionné la création d'un plan de construction appelé "vitrage" et l'utilisation de formes vides. Cette approche est pertinente pour définir des zones qui seront "coupées" ou qui serviront de guides. La sélection d'une forme vide et son placement par rapport aux plans de référence haut et d'appui, suivi de l'option "Couper", est une méthode pour créer des ouvertures. Il est important de s'assurer que ces formes vides sont correctement associées aux paramètres de la famille et qu'elles représentent l'espace occupé par les fenêtres.
Visibilité en Plan : Pour éviter la superposition en plan, il faut s'assurer que les éléments de la famille sont configurés pour s'afficher correctement lors d'une coupe. Cela peut impliquer :
- Utilisation de la géométrie 2D pour la représentation symbolique : Pour les éléments qui doivent apparaître en symbole en plan (comme les lignes de meneaux, les poignées), il est souvent préférable d'utiliser des lignes de détail ou des symboles d'annotation qui sont spécifiquement conçus pour les vues en plan, plutôt que de se fier uniquement à la géométrie 3D coupée par le plan de coupe de la vue.
- Contrôle de la visibilité des éléments : Dans les propriétés de chaque élément de géométrie de la famille, il est possible de contrôler sa visibilité dans les différentes vues (Plan/Coupe, Élévation, 3D). Il faut s'assurer que les composants de la fenêtre tierce s'affichent de manière appropriée en plan, et que la géométrie qui crée la superposition n'est pas visible là où elle ne devrait pas l'être.
- Utilisation de "Plans de Construction" et de "Formes Vides" de manière stratégique : Les plans de construction peuvent servir de guides pour contraindre la géométrie et les formes vides peuvent être utilisées pour créer les ouvertures nécessaires. La manière dont ces formes vides interagissent avec le mur hôte et comment elles sont représentées en plan est déterminante. Si une forme vide est trop "profonde" ou mal positionnée par rapport au plan de coupe de la vue, elle peut créer des artefacts visuels.
5. Chargement et Test dans le Projet
Une fois la famille créée et configurée, il est essentiel de la charger dans un projet Revit et de la tester dans différentes vues (plan, élévation, 3D, coupes). Il faut vérifier :
- L'insertion dans le mur : La fenêtre s'insère-t-elle correctement ?
- La représentation en plan : Les deux fenêtres et le cadre apparaissent-ils distinctement sans superposition ? La ligne de coupe du mur est-elle gérée correctement ?
- La représentation en élévation : L'apparence extérieure et intérieure est-elle correcte ?
- La flexibilité des paramètres : Les dimensions peuvent-elles être modifiées sans casser la famille ?
Si des problèmes persistent, il faudra retourner à l'éditeur de familles et ajuster la géométrie, les plans de référence, les contraintes ou les paramètres de visibilité. L'itération est une partie normale du processus de création de familles complexes.
Bonnes Pratiques de Modélisation et Optimisation
Au-delà de la résolution du problème spécifique, il est utile de rappeler quelques bonnes pratiques générales pour la modélisation de familles de fenêtres dans Revit :
- Prioriser les plans de référence et les contraintes : Une famille bien structurée avec des plans de référence solides et des contraintes appropriées est plus facile à gérer et à modifier.
- Utiliser des paramètres de manière judicieuse : Paramétrer les dimensions, les matériaux, la visibilité des éléments permet de créer des familles polyvalentes.
- Gérer la visibilité par vue : Exploiter les options de visibilité pour contrôler ce qui apparaît dans les vues en plan, les élévations, les coupes et la 3D. Cela est particulièrement important pour les familles complexes.
- Utiliser des sous-familles si nécessaire : Pour des composants très complexes ou réutilisables (comme un type spécifique de vitrage ou de poignée), il peut être judicieux de créer des sous-familles et de les imbriquer dans la famille principale. Cependant, pour le cas des deux fenêtres imbriquées, une seule famille bien structurée est généralement préférable.
- Nommer clairement les éléments : Des noms clairs pour les plans de référence, les paramètres et les éléments de géométrie facilitent la compréhension et la maintenance de la famille.
- Optimiser la géométrie : Éviter de créer une géométrie inutilement complexe qui pourrait ralentir le projet. Utiliser des formes simples et des extrusions lorsque c'est possible.
- Utiliser la fonction "Couper" avec discernement : La fonction "Couper" est essentielle pour créer des ouvertures, mais il faut s'assurer que les éléments coupés et les éléments qui coupent sont correctement configurés.
L'Importance des Feuillures
L'article mentionne l'importance de l'utilisation de feuillures pour garantir l'exactitude des modèles. Dans le contexte des fenêtres, les feuillures désignent les encoches ou les rebords dans le cadre qui reçoivent le vitrage, ou encore la manière dont la fenêtre s'intègre dans le mur. Dans Revit, cela se traduit par une modélisation précise de ces détails, soit en utilisant des profils pour les cadres, soit en créant des formes vides et pleines qui simulent ces feuillures. Une modélisation précise des feuillures contribue à l'exactitude des rendus 3D et à la justesse des quantitatifs.
Optimiser les Rendus 3D
En supprimant et recréant les ouvertures avec des vides, on optimise les rendus 3D. Cela signifie que la manière dont la famille gère les ouvertures influence la façon dont la lumière interagit avec le modèle et donc la qualité des rendus. Une famille bien construite, avec des ouvertures correctement définies, permettra d'obtenir des rendus plus réalistes et précis.
Conclusion Provisoire
La création de familles complexes comme les fenêtres tierces dans Revit demande une approche méthodique et une bonne compréhension des outils de modélisation. Plutôt que de multiplier les familles, la solution réside dans la création d'une famille unique, paramétrique et bien structurée, capable de gérer les différentes représentations visuelles. En se concentrant sur les plans de référence, les contraintes, la visibilité des éléments et l'utilisation stratégique des formes vides, il est possible de surmonter les problèmes de superposition et d'assurer une modélisation précise et efficace. L'expérimentation et l'itération sont des étapes clés pour maîtriser ces techniques avancées.
