Dans le monde de la science, de l'industrie et de la technologie, la précision des mesures est primordiale. Qu'il s'agisse de contrôler un processus industriel critique, de valider la sécurité d'un composant aéronautique, ou de mener des recherches scientifiques de pointe, la fiabilité des données obtenues dépend intrinsèquement de la qualité des instruments de mesure utilisés. C'est dans ce contexte que l'étalonnage des capteurs et des instruments de mesure prend toute son importance. Loin d'être une simple formalité, l'étalonnage est un processus métrologique fondamental qui assure que ces outils fournissent des résultats exacts, cohérents et répétables.
Qu'est-ce que l'Étalonnage des Capteurs ?
L'étalonnage des capteurs, également connu sous le nom de calibration, est une série d'opérations qui, dans des conditions spécifiées, établissent la relation entre les valeurs indiquées par un instrument de mesure - tel qu'un capteur, un système de mesure ou tout autre outil - et les valeurs correspondantes d'une grandeur de référence, matérialisée par un étalon. En termes plus simples, il s'agit de comparer les mesures effectuées par un instrument à celles d'un étalon certifié dont la précision est garantie et traçable aux normes internationales.
Les capteurs sont des composants électroniques sensibles aux changements dans leur environnement de travail. Lorsque cet environnement est modifié, que ce soit de manière brusque ou progressive, les capteurs peuvent produire des valeurs de sortie non souhaitées, entraînant un écart entre la sortie observée et la sortie attendue. L'étalonnage permet de comparer la sortie mesurée à la sortie attendue, identifiant ainsi les éventuelles erreurs ou dérives.
Il est crucial de distinguer l'étalonnage de l'ajustage. L'étalonnage ne modifie pas l'instrument ; il fournit une information documentée sur sa performance réelle à un instant donné. C'est une constatation de l'état de l'instrument. L'ajustage, quant à lui, est une intervention physique sur l'instrument visant à corriger les écarts constatés et à ramener ses indications dans les tolérances requises. Dans la pratique industrielle, ces deux opérations sont souvent complémentaires : un instrument est d'abord étalonné pour documenter ses écarts ("As Found" ou avant ajustage), puis, si nécessaire, il est ajusté, et enfin, un nouvel étalonnage ("As Left" ou après ajustage) est réalisé pour confirmer que les corrections ont été efficaces.
Principe de Fonctionnement de l'Étalonnage

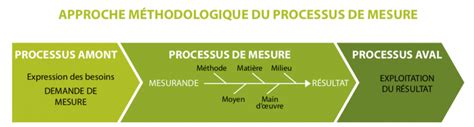

Le principe fondamental de l'étalonnage repose sur la comparaison. Un capteur ou un groupe de capteurs est soumis à des conditions contrôlées où une grandeur physique est mesurée à la fois par l'instrument à étalonner et par un étalon de référence. L'étalon de référence est un instrument dont les caractéristiques de mesure sont connues avec une très haute précision, et qui est lui-même étalonné de manière traçable. La traçabilité métrologique implique une chaîne continue d'étalonnages, remontant jusqu'à des étalons nationaux ou internationaux.
Pour illustrer, prenons l'exemple d'un thermomètre. Dans un milieu homogène à une température stabilisée (four ou bain thermostaté), deux thermomètres sont plongés : l'un est l'étalon (thermomètre de référence avec certificat d'étalonnage), l'autre est le thermomètre à étalonner. Si le thermomètre étalon indique 25,30 °C et le thermomètre à étalonner indique 24,10 °C, l'étalonnage a révélé un écart de 1,20 °C. Les résultats de cette comparaison sont consignés dans un certificat d'étalonnage.
Les erreurs mesurées lors de l'étalonnage peuvent provenir de diverses sources :
- Erreur de référence zéro incorrecte : Le point zéro de l'instrument peut dériver avec le temps, affecté par des changements environnementaux (température, pression) ou des variations dans les signaux de référence électroniques.
- Erreur due à un changement de plage du capteur : La plage de mesure d'un capteur peut changer, ou la plage de fonctionnement d'un processus peut évoluer, nécessitant une adaptation de l'instrument. Par exemple, un capteur conçu pour une plage de 0 à 200 PSI pourrait être utilisé dans un processus nécessitant une plage de 0 à 500 PSI.
- Erreur causée par une usure mécanique ou un dommage : L'utilisation quotidienne, les chocs, les vibrations ou les conditions environnementales peuvent entraîner une usure physique des composants du capteur, affectant sa précision. Ces erreurs nécessitent souvent une réparation ou un remplacement de l'équipement.
Pourquoi l'Étalonnage des Capteurs est-il si Important ?
Même les systèmes et équipements de mesure les plus sensibles et précis peuvent perdre de leur exactitude avec le temps, l'usage, le vieillissement et les facteurs environnementaux. C'est pourquoi un réétalonnage fréquent est nécessaire. L'étalonnage est une condition essentielle d'une assurance qualité efficace.
Les capteurs - Les types d'erreurs classiques - SI - TS - digiSchool
Les avantages de l'étalonnage sont multiples et impactent directement la fiabilité des opérations et la qualité des produits :
- Garantie de la Précision des Mesures : L'objectif premier de l'étalonnage est d'assurer que les mesures fournies par un instrument sont précises et fiables. Une mesure inexacte peut avoir des conséquences graves, allant de la production de pièces défectueuses à des risques pour la sécurité.
- Conformité Réglementaire et Normative : De nombreux secteurs industriels (automobile, aéronautique, médical, défense) imposent des exigences strictes en matière d'étalonnage périodique des équipements de mesure. Des normes telles que la norme DIN EN ISO 9001 stipulent la mise en œuvre d'une méthode de surveillance des équipements d'essai et l'étalonnage des dispositifs de mesure. Le respect de ces normes est souvent une condition sine qua non pour opérer sur certains marchés.
- Optimisation des Coûts et de la Productivité : Un étalonnage régulier permet d'identifier les dérives des instruments avant qu'elles ne causent des non-conformités coûteuses, des rebuts de production, ou des rappels de produits. En détectant et en corrigeant les imprécisions à temps, on évite des pertes financières importantes et on maintient une productivité optimale.
- Amélioration de la Sécurité : Dans des domaines où la sécurité est critique, comme la fabrication de dispositifs médicaux ou le contrôle de processus chimiques dangereux, de petites inexactitudes dans les mesures peuvent avoir des conséquences dramatiques. L'étalonnage garantit que les instruments fonctionnent correctement, contribuant ainsi à la sécurité du personnel et du public.
- Préservation de la Crédibilité Technique : Des mesures fiables et des rapports d'étalonnage documentés renforcent la confiance des clients, des partenaires et des auditeurs dans la qualité des produits et des processus. Cela constitue un avantage concurrentiel indéniable.
- Compréhension des Performances Réelles : L'étalonnage permet de comprendre la performance réelle d'un équipement à un moment donné. Cette information est essentielle pour évaluer si l'instrument est toujours adapté à son application ou s'il nécessite un ajustement ou un remplacement.
À Quelle Fréquence Doit-on Étalonner ?
Le calendrier d'étalonnage de tout instrument doit être déterminé par son application spécifique et les exigences de l'utilisateur. La fréquence des réétalonnages dépend de plusieurs facteurs :
- L'importance des mesures : Plus les conséquences d'une mesure imprécise sont graves (financières, sécuritaires, de production), plus la fréquence d'étalonnage devra être élevée.
- La stabilité de l'instrument : Certains instruments sont intrinsèquement plus stables que d'autres. Les instruments moins stables nécessitent des étalonnages plus fréquents.
- La fréquence et la méthode d'utilisation : Un instrument utilisé intensivement dans des conditions difficiles se dégradera plus rapidement qu'un instrument utilisé occasionnellement dans un environnement contrôlé.
- Le niveau d'incertitude requis : Les applications exigeant une très faible incertitude de mesure nécessiteront des étalonnages plus fréquents.
Il est souvent recommandé de commencer par un intervalle d'étalonnage d'un an. Après avoir effectué au moins deux étalonnages, il est possible d'ajuster cet intervalle en fonction de l'évolution constatée des performances de l'instrument. Une approche moderne consiste à mettre en place une carte de contrôle pour suivre l'évolution de la sensibilité ou de la réponse des capteurs. Tant que la dérive reste dans les tolérances définies par l'application, l'instrument peut continuer à être utilisé en toute confiance. Cette stratégie, basée sur la performance réelle plutôt que sur un simple calendrier, optimise les coûts, réduit l'immobilisation des équipements et améliore la disponibilité opérationnelle.
Application de l'Étalonnage des Capteurs
L'étalonnage trouve des applications dans une multitude de domaines et pour une grande variété de capteurs :
- Capteurs de Pression : Les transmetteurs, les jauges de contrainte et les baromètres sont étalonnés en mesurant le spectre de la pression hydraulique et du gaz à l'aide de générateurs de pression et de transducteurs de référence.
- Capteurs de Température : Les sondes à résistance de platine, les thermistances et les thermocouples sont généralement étalonnés en les plaçant dans des environnements de température stables (fours ou bains d'étalonnage) et en comparant leurs mesures à celles d'un thermomètre de référence.
- Capteurs de Force et de Couple : L'étalonnage mécanique concerne des facteurs tels que la force, la masse, les vibrations ou le couple. Pour étalonner des capteurs basés sur des jauges de contrainte, on utilise des masses étalons dont les valeurs et incertitudes sont parfaitement connues.
- Mesures Électriques : Les appareils mesurant la fréquence, la tension ou la résistance nécessitent un étalonnage électrique pour garantir la précision de leurs relevés.
- Systèmes de Contrôle : Dans les systèmes de contrôle industriels, les capteurs fournissent les données nécessaires au pilotage des processus. L'étalonnage de ces capteurs est essentiel pour assurer un contrôle précis et efficace des opérations.
Dans le secteur automobile, les accéléromètres sont étalonnés pour les crash tests, les mesures NVH (bruit, vibrations et rudesse) et l'analyse de conduite réelle. Dans l'industrie ferroviaire, l'étalonnage est utilisé pour les mesures dynamiques des bogies et suspensions, ainsi que pour la surveillance des infrastructures. L'industrie aéronautique, avec ses exigences de traçabilité et de précision les plus strictes, utilise l'étalonnage pour les essais structuraux et les mesures vibratoires des composants embarqués.
L'étalonnage est donc une opération métrologique indispensable qui garantit la fiabilité, la précision et la conformité des mesures. Il est le pilier sur lequel reposent la qualité, la sécurité et l'efficacité dans de nombreux secteurs d'activité. La question n'est donc pas de savoir s'il faut étalonner, mais plutôt comment organiser ses étalonnages pour qu'ils soutiennent au mieux les objectifs de l'activité.
