La détermination quantitative de la concentration d'une substance dans une solution est une étape cruciale dans de nombreux domaines scientifiques et industriels, allant de la recherche biomédicale au contrôle qualité agroalimentaire. Une méthode éprouvée pour y parvenir est l'utilisation de courbes d'étalonnage, qui reposent sur la mesure d'une grandeur physique en fonction de concentrations connues. L'avènement des microplaques, et plus spécifiquement des plaques à 96 puits, a révolutionné la manière dont ces gammes étalons sont préparées et analysées, permettant une efficacité et une reproductibilité accrues. Cette approche, bien que standardisée, requiert une compréhension approfondie des principes sous-jacents et des spécificités liées à l'utilisation de ces formats de laboratoire modernes.
Les Fondements de la Courbe d'Étalonnage
La méthode de la courbe d'étalonnage est intrinsèquement liée à la relation entre une grandeur physique mesurable et la concentration d'un soluté présent dans une solution. Le principe directeur est de mesurer une propriété physique dont la valeur est directement influencée par la quantité de l'espèce chimique d'intérêt. Parmi les grandeurs physiques couramment exploitées, on retrouve la masse volumique, la conductivité électrique, ou encore l'absorbance de la lumière. Le choix de cette grandeur est dicté par sa sensibilité à la concentration du soluté et par la disponibilité d'instruments de mesure précis et fiables.
L'élaboration d'une courbe d'étalonnage implique la préparation d'une série de solutions dont les concentrations sont précisément connues. Ces solutions, appelées solutions étalons, contiennent la même espèce chimique que l'échantillon dont la concentration est inconnue. Il est impératif de contrôler rigoureusement les conditions expérimentales lors de la préparation de ces solutions et lors des mesures subséquentes. Ce contrôle vise à s'assurer qu'une seule variable, la concentration du soluté, influence la grandeur physique mesurée. Toute variation non contrôlée d'autres paramètres, tels que la température, le pH, ou la force ionique, pourrait introduire des erreurs significatives dans la détermination finale.

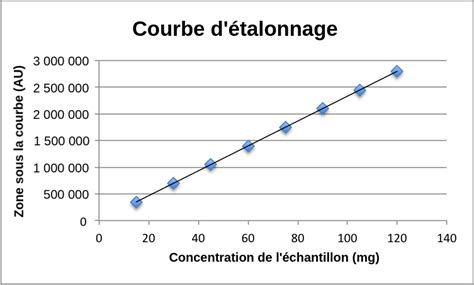

Une fois les mesures effectuées pour chaque solution étalon, les données sont représentées graphiquement. On trace l'évolution de la grandeur physique mesurée en fonction de la concentration correspondante du soluté. Ce graphique est la courbe d'étalonnage. Sa forme dépend de la nature de la grandeur physique et de la relation qui la lie à la concentration. Dans de nombreux cas, cette relation est linéaire, du moins dans une certaine gamme de concentrations, ce qui simplifie grandement l'analyse. Cependant, il est également possible d'observer des relations non linéaires, nécessitant alors des modèles mathématiques plus complexes pour la modélisation.
Pour déterminer la concentration d'une solution inconnue, le processus est inversé. La même grandeur physique est mesurée pour cet échantillon, dans des conditions expérimentales identiques à celles utilisées pour les solutions étalons. La valeur mesurée est ensuite reportée sur la courbe d'étalonnage. L'intersection de cette valeur avec la courbe permet de lire la concentration correspondante du soluté dans la solution inconnue. Cette méthode est d'une grande polyvalence, applicable à une multitude d'analyses quantitatives.
L'Émergence des Microplaques à 96 Puits

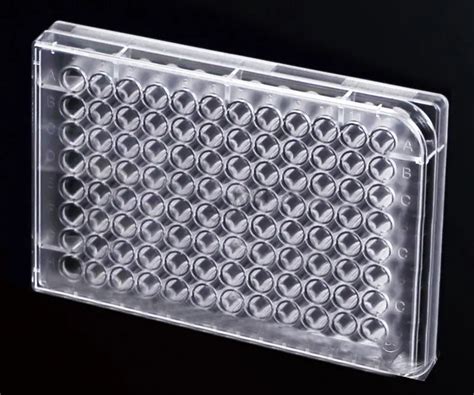

L'intégration des microplaques dans la méthodologie des gammes étalons a marqué un tournant majeur dans l'efficacité des laboratoires. Une plaque à 96 puits, également connue sous les noms de microplaque ou multipuits, est un support de laboratoire standardisé comportant 96 petits compartiments, ou "puits", disposés en une matrice de 8 rangées par 12 colonnes. Chaque puits peut être considéré comme un mini-tube à essai, capable de contenir un volume de liquide allant de quelques dizaines de nanolitres à plusieurs millilitres.
L'adoption généralisée de la microplaque à 96 puits s'explique par plusieurs avantages fondamentaux. Premièrement, elle permet la réalisation simultanée d'un grand nombre d'expériences ou de mesures. Cela réduit considérablement le temps nécessaire pour préparer et analyser une gamme d'étalonnage, surtout lorsque de nombreuses concentrations ou réplicats sont requis. Deuxièmement, la standardisation du format garantit une uniformité des conditions expérimentales entre les différents puits. Cela inclut des aspects tels que la surface, le volume, et l'exposition à l'environnement, contribuant ainsi à une meilleure reproductibilité des résultats.
Les microplaques sont devenues un outil standard dans les laboratoires de recherche analytique et de diagnostic clinique. Une de leurs applications les plus courantes est le dosage immuno-enzymatique, plus connu sous l'acronyme ELISA (Enzyme-Linked Immunosorbent Assay). Cette technique est fondamentale dans la plupart des tests de diagnostic médical modernes, tant chez l'homme que chez l'animal, permettant la détection et la quantification d'anticorps, d'antigènes, ou d'autres biomolécules.
Au-delà de la plaque à 96 puits, l'innovation dans ce domaine a conduit au développement de formats avec un nombre de puits encore plus élevé, atteignant 3456 ou même 9600 puits. Des concepts tels que les "rubans de réseau" ont également vu le jour, offrant une bande continue de microplaques gaufrées sur un support plastique flexible, augmentant encore la capacité de traitement parallèle.
La conception des puits eux-mêmes offre une grande flexibilité. Ils peuvent être circulaires ou carrés, et pour des applications de stockage de composés chimiques, les puits carrés avec des capuchons en silicone ajustés sont souvent préférés pour minimiser l'évaporation et la contamination. Les microplaques peuvent être stockées à basse température pendant de longues périodes, chauffées pour accélérer l'évaporation des solvants, ou même thermosoudées avec un film transparent pour une conservation hermétique.
Préparation d'une Gamme Étalon sur Microplaque : Étapes Clés
La réalisation d'une gamme étalon sur une microplaque à 96 puits suit une méthodologie structurée, optimisée pour l'efficacité et la précision. Les étapes fondamentales sont les suivantes :
Préparation des Solutions Mères et Filiales : La première étape consiste à préparer une ou plusieurs solutions mères de concentration très précise. À partir de ces solutions mères, une série de dilutions est réalisée pour obtenir la gamme de concentrations souhaitée. Ces dilutions doivent être effectuées avec une grande rigueur, en utilisant des pipettes de précision et des solvants de haute pureté. La préparation de solutions filles permet d'obtenir des concentrations intermédiaires et finales nécessaires à la construction de la courbe d'étalonnage. Il est souvent recommandé de préparer ces solutions dans des récipients séparés avant de les transférer dans les puits de la microplaque afin de minimiser les erreurs de pipetage.
Remplissage de la Microplaque : Une fois les solutions étalons préparées, elles sont transférées dans les puits de la microplaque. Il est crucial de définir un schéma de remplissage clair. Par exemple, chaque concentration peut être pipetée dans plusieurs puits (généralement 2 à 4 réplicats) pour permettre une évaluation de la reproductibilité intra-plaque et une moyenne des valeurs. L'inclusion de puits de contrôle "blanc" (contenant uniquement le solvant ou le tampon sans le soluté d'intérêt) est également essentielle pour corriger toute absorbance de fond ou autre signal non spécifique. L'utilisation de pipettes multicanaux ou de systèmes de pipetage automatisés est fortement recommandée pour le remplissage de la plaque, afin d'assurer une distribution rapide et homogène des volumes et de minimiser le temps pendant lequel les solutions sont exposées à l'air, réduisant ainsi les risques d'évaporation ou de contamination.
Quatre erreurs courantes de pipetage - Démonstration des techniques
Réalisation des Mesures : Après le remplissage de la plaque, la grandeur physique d'intérêt est mesurée pour chaque puits. Selon la nature de la mesure, cela peut impliquer l'utilisation d'un spectrophotomètre de microplaques (pour l'absorbance), d'un fluorimètre de microplaques (pour la fluorescence), d'un luminomètre de microplaques (pour la luminescence), ou d'autres instruments spécialisés. L'instrument doit être capable de lire la valeur de chaque puits individuellement. Il est important de s'assurer que l'instrument est correctement calibré et que les paramètres de mesure sont optimisés pour la gamme de concentrations et la nature du signal.
Construction de la Courbe d'Étalonnage : Les données brutes obtenues à partir de la microplaque sont ensuite traitées. Les valeurs moyennes des réplicats pour chaque concentration sont calculées, et les valeurs des contrôles blancs sont soustraites si nécessaire. Ces valeurs moyennes sont ensuite tracées sur un graphique, avec la concentration sur l'axe des abscisses (X) et la grandeur physique mesurée sur l'axe des ordonnées (Y). Un logiciel d'analyse de données est généralement utilisé pour générer le graphique et effectuer une régression (linéaire ou non linéaire) afin de déterminer l'équation de la courbe d'étalonnage.
Détermination de la Concentration des Échantillons Inconnus : Une fois la courbe d'étalonnage établie et validée, les mêmes mesures sont effectuées sur les échantillons dont la concentration est inconnue. La valeur mesurée pour chaque échantillon est ensuite introduite dans l'équation de la courbe d'étalonnage pour calculer sa concentration correspondante. Si les échantillons inconnus ont été dilués avant la mesure, il est essentiel de multiplier la concentration calculée par le facteur de dilution pour obtenir la concentration originale dans l'échantillon natif.
Innovations et Variations dans la Conception des Microplaques
La polyvalence des microplaques s'étend au-delà de leur format standard à 96 puits. L'industrie a développé une vaste gamme de microplaques adaptées à des applications spécifiques, repoussant sans cesse les limites de la miniaturisation et de l'efficacité.
Les microplaques en barrettes (ou "strips") offrent une flexibilité accrue, particulièrement dans le domaine du diagnostic. Ces plaques sont composées de plusieurs barrettes individuelles de 8 ou 12 puits, qui peuvent être détachées du cadre support. Cela permet d'adapter le nombre de tests à effectuer au nombre d'échantillons disponibles, sans être contraint par un format de plaque prédéterminé. Les barrettes individuelles peuvent ainsi être soumises à des conditions de test différentes, ce qui est particulièrement utile lorsque l'on travaille avec des panels d'échantillons variés ou des protocoles diversifiés. Une configuration courante est la plaque C8, composée de douze barrettes de 8 puits, totalisant 96 emplacements dans un cadre support.
La qualité des produits immunologiques, par exemple, est rigoureusement contrôlée en laboratoire d'assurance qualité via le test ELISA. Pour ce faire, différents types de microplaques sont utilisés en fonction du protocole : les plaques MICROLON transparentes sont adaptées aux protocoles immunologiques colorimétriques, les plaques FLUOTRAC noires conviennent aux protocoles par fluorescence, et les plaques LUMITRAC blanches sont optimales pour les protocoles par luminescence. Cette spécificité des matériaux et des revêtements des plaques permet d'optimiser la sensibilité et la spécificité des mesures, en minimisant le bruit de fond ou en maximisant le signal émis.
L'évolution des besoins en recherche a également conduit à la création de microplaques traitées spécifiquement pour la culture cellulaire. Pour les études de cellules vivantes, les surfaces des puits sont modifiées pour améliorer l'adhérence et la croissance cellulaires. Une technique courante consiste en un traitement par décharge de plasma d'oxygène, qui rend la surface plus hydrophile. Cela facilite la croissance des cellules adhérentes sur des surfaces qui seraient autrement fortement hydrophobes.
Des microplaques dotées de couches de matériaux filtrants ont également été développées, ouvrant la voie à des applications de filtration et de séparation. Il existe aujourd'hui des microplaques pour presque toutes les applications en sciences de la vie, incluant la détection optique, le stockage de composés, le mélange réactionnel, la détection d'activité antimicrobienne, et bien d'autres. Cette panoplie d'options démontre la capacité d'adaptation et l'importance centrale des microplaques dans la recherche scientifique moderne.
Considérations Pratiques et Optimisation
Pour garantir la fiabilité d'une gamme étalon réalisée sur microplaque, plusieurs considérations pratiques doivent être prises en compte. La précision du pipetage est primordiale. L'utilisation de pipettes automatiques ou de systèmes de pipetage robotisés est souvent indispensable pour obtenir des volumes précis et reproductibles, surtout lorsque l'on travaille avec de petits volumes dans les puits. La calibration régulière de ces instruments est également essentielle.
La gestion de l'évaporation est un autre défi, particulièrement lorsque les réactions ou les incubations se prolongent. L'utilisation de couvercles de microplaques, de films d'étanchéité, ou la réalisation des expériences dans des incubateurs humidifiés peut aider à minimiser ce phénomène. L'évaporation peut entraîner une augmentation de la concentration des solutions dans les puits, faussant ainsi les résultats.
Le choix du matériau de la microplaque est également important et dépend de l'application. Les plaques en polystyrène sont courantes pour les applications colorimétriques et ELISA, tandis que le polystyrène traité ou des matériaux comme le polypropylène peuvent être préférés pour des applications de stockage à long terme ou pour des réactions nécessitant une faible adsorption des protéines. Les plaques noires ou blanches sont utilisées pour réduire la fluorescence de fond ou pour améliorer la détection de signaux de luminescence, respectivement.
Enfin, la validation de la courbe d'étalonnage est une étape critique. Il ne suffit pas de tracer une ligne à travers les points. Il faut s'assurer que la régression est statistiquement valide, en examinant le coefficient de corrélation (R²) et en évaluant si le modèle choisi (linéaire, quadratique, etc.) décrit adéquatement la relation entre la concentration et la grandeur mesurée. La gamme de concentrations doit être suffisamment large pour couvrir les concentrations attendues des échantillons inconnus, et la courbe doit être linéaire dans cette gamme si un modèle linéaire est utilisé. Des tests de validation supplémentaires, tels que l'analyse d'échantillons de contrôle de qualité dont la concentration est connue, peuvent être intégrés pour confirmer la performance de la méthode.
La réalisation d'une gamme étalon sur microplaque à 96 puits est une technique fondamentale, mais sa réussite repose sur une compréhension approfondie des principes scientifiques, une exécution méticuleuse des étapes expérimentales, et une utilisation judicieuse des technologies de laboratoire modernes.
