La mesure précise du flux lumineux des dispositifs à diodes électroluminescentes (LED) est une étape cruciale dans leur qualification, leur développement et leur contrôle qualité. Cette mesure, bien qu'apparemment simple, repose sur des principes physiques et des méthodologies de test rigoureuses pour garantir la fiabilité et la comparabilité des données. L'étalonnage des instruments de mesure, l'utilisation de sources lumineuses de référence et la compréhension des différentes techniques de test sont autant d'éléments essentiels pour obtenir des résultats précis.
Le Flux Lumineux : Une Grandeur Fondamentale

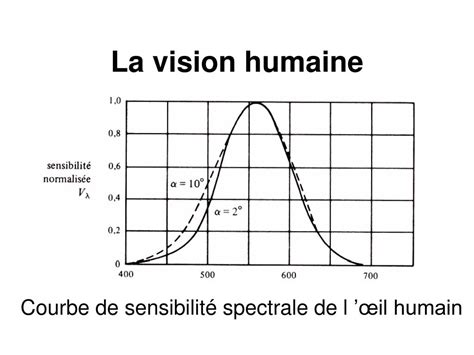

Le flux lumineux, mesuré en lumens (lm), représente la quantité totale de lumière visible émise par une source lumineuse par unité de temps. Il s'agit d'une grandeur photométrique qui prend en compte la sensibilité de l'œil humain à différentes longueurs d'onde. En vision photopique, c'est-à-dire en conditions de forte luminosité simulant la vision diurne, l'efficacité spectrale atteint son maximum à 555 nm, où elle est normalisée à 1. Pour une longueur d'onde donnée, le flux lumineux est proportionnel au flux énergétique (la puissance radiative), mais il est modulé par la "sensibilité" de l'œil à cette longueur d'onde spécifique. Ainsi, deux sources émettant la même puissance radiative totale peuvent avoir des flux lumineux très différents si leurs spectres d'émission ne correspondent pas à la courbe de sensibilité de l'œil.
Le Flux Radiatif Spectral et son Importance
Avant de parvenir au flux lumineux, il est essentiel de comprendre le flux radiatif spectral, exprimé en Watts par nanomètre [W/nm]. Ce paramètre caractérise la puissance émise par la source lumineuse à chaque longueur d'onde. Le flux radiatif spectral est fondamental pour la qualification des illuminants en fonction de leur puissance radiante totale émise, et il est également utilisé dans l'étude de l'efficacité énergétique des lampes. La mesure du flux radiatif spectral nécessite que la lumière totale émise par la lampe soit captée indépendamment de la direction du rayonnement.
Les Défis de la Mesure du Flux Lumineux des LED
Les LED, par nature, émettent de la lumière de manière directionnelle, et leur spectre peut varier considérablement en fonction de leur conception et de leur technologie. Ces caractéristiques rendent la mesure de leur flux lumineux total plus complexe que celle des sources lumineuses traditionnelles qui émettent isotropiquement. Pour surmonter ces défis, différentes méthodes et équipements ont été développés, chacun ayant ses avantages et ses limitations.
Méthodologies de Test : Sphère d'Intégration vs. Goniophotomètre
Deux approches principales dominent la mesure du flux lumineux des LED : la méthode d'intégration utilisant une sphère, et la méthode photométrique employant un goniophotomètre. Ces deux méthodes sont mentionnées dans des normes reconnues telles que CIE 121:1966, CIE 127:2007 et IES-LM-79-08.
La Méthode d'Intégration (Sphère Intégratrice)
La méthode d'intégration repose sur l'utilisation d'une sphère d'intégration. La lumière émise par la source est dirigée vers l'intérieur de cette sphère dont la surface interne est recouverte d'un matériau hautement réfléchissant et diffusant. Ce revêtement assure que la lumière est réfléchie de manière homogène à l'intérieur de la sphère, permettant ainsi de mesurer le flux lumineux total émis par la source, quelle que soit sa distribution spatiale initiale.
- Principe : Le principe de la méthode d'intégration pour tester le flux lumineux total est d'étalonner l'étalon de flux lumineux. Comme il est calibré avec une lampe standard, il n'est pas nécessaire de connaître la sortie spectrale de la sphère. Le flux lumineux φTEST (λ) de la lampe à LED testée est calculé en le comparant à la lampe standard.
- Avantages : D'une manière générale, la méthode d'intégration convient aux petites lampes à LED intégrées et aux sources lumineuses à LED relativement petites pour tester le flux lumineux total et les paramètres de chromaticité. Elle présente des avantages en termes de vitesse de mesure rapide et de l'absence de nécessité d'une chambre noire. L'utilisation d'un photomètre à sphère d'intégration est un moyen simple et rapide de mesurer le flux lumineux des LED, étant un appareil de réglage à intégration visuelle de flux spatial. L'utilisation d'un photomètre fixe distal pour mesurer le débit total est simple et rapide. Il s'agit de la méthode d'essai comparative du flux lumineux total.
- Limitations : Cependant, lors de l'utilisation de la méthode intégrale pour tester des lampes LED de plus grande taille, ses limites sont énormes par rapport à la méthode photométrique. La première méthode consiste à utiliser un appareil de test crucial, les lumières LED font face à une variété de formes, les sources lumineuses nues LED, les ampoules LED sphériques, la lampe LED, etc., et le type de lampe LED a une influence significative sur l'essai de flux lumineux final. Dans le même temps, l'utilisation de la méthode d'intégration nécessite également de calibrer la sphère d'intégration. Généralement, si vous testez des lampes à LED, la lampe standard doit avoir des caractéristiques lumineuses similaires à celles de la lampe testée, et une LED blanche stable est le meilleur choix. Bien sûr, d'autres types de lampes peuvent également être utilisés comme source lumineuse d'étalonnage, mais cela affectera la précision de l'étalonnage.
- Configuration 2π vs. 4π : La manière dont la lampe est installée dans la sphère d'intégration est déterminante. Si la lampe testée brille vers l'environnement, il est nécessaire d'utiliser la méthode de test 4π pour installer la lampe testée au centre de la sphère d'intégration (IESLM-79-08 Article 9.2.5). Ce type de test offre le meilleur effet. Si les lampes sont des éclairages directionnels, tels que des panneaux lumineux à LED, des lampadaires à LED, etc., la lampe testée doit être installée sur le côté de la sphère d'intégration pour un test 2π (IESLM-79-08 Clause 9.2.5). Une sphère d'intégration 4π pour mesurer la méthode de test, si la puissance mesurée de la lampe ou du boîtier de la lampe occupe toute la grande lampe de grande taille, plus ou moins au moment du test d'un effet d'auto-absorption, la nécessité d'utiliser ce temps pour faire l'erreur de la lampe auxiliaire (IESLM-79-08 Clause 9.1.5). L'utilisation de la méthode d'intégration pour tester de telles lampes à LED peut garantir la précision et la stabilité des résultats du flux lumineux total, par exemple, lors du test de lampes à LED de grande taille, la limitation de la méthode intégrale est relativement grande.
La Méthode Photométrique (Goniophotomètre)
La méthode photométrique, utilisant un goniophotomètre, est une approche de mesure absolue du flux lumineux total. Elle consiste à mesurer l'intensité lumineuse de la source dans de nombreuses directions différentes. Ces données d'intensité lumineuse sont ensuite traitées pour calculer le flux lumineux total.
- Principe : Le goniophotomètre est un appareil qui permet de faire pivoter la source lumineuse ou le détecteur de mesure, afin de capter la lumière émise dans toutes les directions de l'espace. Les données d'intensité lumineuse collectées dans chaque direction permettent de calculer le flux lumineux total.
- Avantages : Par rapport à la méthode d'intégration, la méthode photométrique n'introduit pas d'erreurs dues à la distribution d'intensité de la source lumineuse testée, car elle s'agit d'une méthode de test absolue pour le flux lumineux total de la LED. Elle ne nécessite pas l'utilisation d'une lampe standard pour l'étalonnage du flux lumineux. En testant le flux lumineux total de la LED, le test photométrique peut atteindre la mesure de la plus haute précision.
- Limitations : Cette méthode prend considérablement plus de temps pour chaque échantillon, car elle implique la mesure de l'intensité lumineuse dans un grand nombre de directions. L'utilisation d'un goniophotomètre implique généralement une chambre noire, une distance de test appropriée, et le choix de sondes photométriques de classe appropriée. Les principaux facteurs affectant la différence de flux lumineux total du goniophotomètre sont le type de goniophotomètre, la méthode d'essai (CIE121:1996 Clause 3.4.2, Clause 3.4.1 et Clause 3.4.3), la distance d'essai, les lampes à sonde photométrique, etc. Selon pour tester différents types de produits LED, nous pouvons ajuster les méthodes ou équipements de test pertinents ; Si nous rencontrons des produits LED avec un angle de faisceau étroit, nous pouvons choisir un goniophotomètre de petite taille, choisir un goniophotomètre de type C, ajuster la distance de test et choisir un niveau supérieur. Les sondes photométriques de classe L peuvent réaliser des tests de haute précision du flux lumineux total.
- Adaptabilité : En raison des limitations inhérentes à la méthode d'intégration, il est difficile d'éliminer l'erreur par le réglage de l'équipement, et ne peut que minimiser cette erreur. La méthode photométrique est particulièrement adaptée pour les lampes avec des angles de faisceau étroits ou des distributions lumineuses complexes.
Sources Lumineuses d'Étalonnage : La Clé de la Précision
L'étalonnage des instruments de mesure du flux lumineux est une étape fondamentale. Pour cela, on utilise des sources lumineuses de référence dont le flux lumineux a été précisément déterminé.
Lampes Standard avec Caractéristiques 2π
Les lampes standard d'étalonnage avec des caractéristiques de distribution de rayonnement 2π sont préférées pour l'étalonnage des spectromètres à sphère d'intégration. Ces spectromètres sont couramment utilisés dans la mesure de lampes telles que des LED et des lampes à spot qui présentent une distribution de lumière hémisphérique.
La lampe étalon BN-LHSF-2P-20 est un exemple notable. Sa caractéristique particulière réside dans ses caractéristiques de rayonnement 2π, la rendant idéale pour l'étalonnage des spectromètres à sphère d'intégration employés pour la mesure des LED et des spots. Cet étalon d'étalonnage est équipé d'une lampe halogène à quartz, reconnue pour son spectre d'émission continu. Pour assurer la stabilité de l'émission, la prise de la lampe elle-même est refroidie par un flux d'air actif, maintenu par un ventilateur. Cette lampe standard peut être directement montée sur le port de mesure d'une sphère d'intégration à l'aide d'une trame de port UMPF-1.0-HL.
La lampe halogène au tungstène
La Source Étalon à LED OL 459
Une autre source de référence importante est la source étalon à LED OL 459. Conçue pour être utilisée comme source de référence lors de l'étalonnage de caméras d'imagerie VIS et NIR, de photomètres, de colorimètres et d'autres instruments optiques, elle offre une grande flexibilité. L'utilisateur a la possibilité de définir divers profils spectraux de référence pour s'adapter aux exigences spécifiques des appareils testés. L'afficheur intégré permet de suivre et d'ajuster le courant de commande et la luminance grâce à cinq canaux LED indépendants, chacun étant contrôlé en température pour garantir la stabilité. La commande à distance de la source est possible via une interface USB et un logiciel dédié, qui offre un contrôle complet de la source et le réglage précis du courant de pilotage des LED. L'OL 459 intègre des canaux pour les couleurs bleu, vert, rouge, rouge lointain et NIR.
Systèmes de Test LED Avancés
Les avancées technologiques ont conduit au développement de systèmes de test LED de nouvelle génération, capables de répondre aux exigences les plus strictes.
La dernière génération de systèmes de test LED eFLAT-II est conçue pour être prête pour l'avenir. Leurs performances sont si élevées qu'elles permettent de contrôler les LED modulées par PWM (Pulse Width Modulation), couramment utilisées dans le secteur automobile, afin de déterminer leur couleur et leur intensité avec une grande précision. EFLAT est un analyseur à LED multicanaux conçu pour le test parallèle et automatique de la couleur ou de l'intensité d'appareils auto-lumineux tels que les LED et les écrans. Dans une version optimisée pour les sources de faible luminosité, EFLAT-HG est un analyseur à LED multicanaux destiné aux sources de lumière très sombres. Il permet également le test parallèle et automatique de la couleur et de l'intensité d'appareils auto-lumineux comme les LED et les écrans. Le temps de mesure est d'environ [temps de mesure non spécifié] et la tension d'alimentation requise est de 12 à 27 V CC, avec un maximum de [valeur maximale non spécifiée].
Étalons ACS pour une Vérification Fiable
La série d'étalons ACS offre une solution pour une vérification simple et fiable des équipements de mesure d'Instrument Systems. En outre, la valeur photométrique absolue de l'étalon peut être utilisée pour corriger ou recalibrer l'étalonnage absolu d'un instrument de mesure si nécessaire.
Considérations sur le Choix de la Méthode de Test
Le choix entre la méthode d'intégration et la méthode photométrique dépend de plusieurs facteurs, notamment la taille et la forme de la source lumineuse à tester, ainsi que le niveau de précision requis.
- Pour les petites sources lumineuses et les LED intégrées : La méthode d'intégration est souvent privilégiée pour sa rapidité et sa simplicité. Elle est particulièrement adaptée aux lampes à ampoule, aux petites LED, aux LED intégrées, aux tubes de lampe et autres lampes avec un angle de faisceau supérieur à 180°, où une sphère d'intégration avec un spectromètre pour le test 4π peut être utilisée.
- Pour les grandes sources lumineuses et les éclairages directionnels : La méthode photométrique utilisant un goniophotomètre est généralement plus précise. Pour les grands panneaux lumineux, les feux translucides, les feux de signalisation et autres lampes avec un angle de faisceau inférieur à 180°, si l'on souhaite utiliser une sphère d'intégration, il faut recourir à des ouvertures latérales pour les tests 2π ou utiliser des lumières auxiliaires, ce qui rend le processus de test fastidieux et potentiellement incertain. La méthode de test la plus précise pour ce type de lampe consiste à utiliser un goniophotomètre avec une chambre noire standard pour les tests afin d'obtenir un flux lumineux plus précis.
Il est important de noter que les principes de mesure, l'environnement et les méthodes de test de la sphère d'intégration et du goniophotomètre sont différents, et les résultats de mesure des deux ne sont pas toujours directement comparables.
L'Importance de l'Expertise dans le Domaine de l'Éclairage
La compréhension approfondie de la lumière et des développements de l'éclairage est essentielle pour maîtriser ces techniques de mesure. Des experts tels que Maxime Van Der Ham, qui décrypte l'arrêté nuisances lumineuses, ou Jean-Jacques Ezrati, auteur du manuel de l'éclairage d'exposition avec trente ans d'expérience, apportent une expertise précieuse. La présence d'ingénieurs spécialisés en éclairage extérieur, comme ceux de la Société Architecture Réseaux SARESE, et de formateurs experts de l'IFEP (Institut de Formation Éclairage Professionnel), ainsi que des membres actifs des commissions AFNOR et AFE, témoigne de l'importance de l'expertise dans ce domaine.
Conclusion sur la Mesure du Flux Lumineux
En résumé, la mesure précise du flux lumineux des LED est un processus complexe qui requiert une compréhension des principes photométriques, le choix approprié de la méthode de test (intégration ou photométrique), et l'utilisation d'équipements d'étalonnage fiables. Que ce soit pour des applications de recherche et développement, de contrôle qualité, ou de conformité réglementaire, la maîtrise de ces techniques est indispensable pour garantir la performance et la fiabilité des dispositifs à LED.
