Le Voyage de l'Eau : Comprendre le Fonctionnement de l'Arrivée d'Eau dans Votre Domicile

L'eau, source de vie et élément indispensable à notre quotidien, parcourt un chemin complexe avant d'arriver jusqu'à nos robinets. Comprendre le fonctionnement de l'arrivée d'eau dans une habitation est fondamental pour assurer une gestion efficace de cette ressource précieuse, tant pour le confort que pour la maintenance de notre système de plomberie. Qu'il s'agisse d'une rénovation, d'une nouvelle construction, ou simplement d'une curiosité personnelle, explorer les rouages de ce système ingénieux offre une perspective éclairée sur son importance capitale.

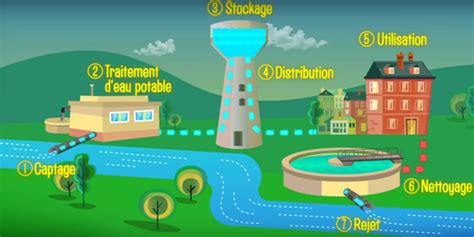

De la Nature au Robinet : Le Parcours de l'Eau Potable

L'eau potable, captée dans le milieu naturel par prélèvement ou drainage, entame son périple vers nos foyers. Elle est acheminée par un réseau d'adduction jusqu'à un lieu de stockage stratégique. C'est là qu'elle subit un traitement rigoureux, respectant scrupuleusement les normes de qualité sanitaire, afin de la rendre propre à la consommation. Une fois purifiée, elle est distribuée aux abonnés via un réseau complexe comprenant canalisations et ouvrages spécifiques.

Dans une copropriété, l'installation de plomberie se divise en deux systèmes distincts : les tuyaux d'alimentation en eau propre et les tuyaux d'évacuation des eaux usées. Les tuyaux d'alimentation en eau propre sont soumis à des règles et des normes strictes pour garantir leur bon fonctionnement et la salubrité de l'eau.

Le Réseau Secondaire : Acheminer l'Eau jusqu'à Chez Vous

Les tuyaux d'arrivée d'eau propre constituent le réseau secondaire. Leur rôle est d'acheminer l'eau propre depuis le conduit principal du réseau public jusqu'aux robinets de l'immeuble. Ce système est essentiel pour que chaque logement bénéficie d'un accès constant à l'eau courante.

Le fonctionnement de ces tuyaux est intimement lié à la présence de dispositifs de contrôle, parmi lesquels le robinet d'arrêt occupe une place prépondérante. Cet élément est indispensable dans toute installation de plomberie, car il permet de couper l'arrivée d'eau sur une partie précise du réseau ou sur l'ensemble de l'installation. Cette fonction est cruciale pour faciliter les travaux d'entretien, les réparations, ou encore pour gérer une fuite éventuelle.

Les Différents Types de Robinets d'Arrêt : Maîtriser le Flux

Le fonctionnement d'un robinet d'arrêt varie en fonction de son type, offrant différentes solutions pour contrôler l'écoulement de l'eau.

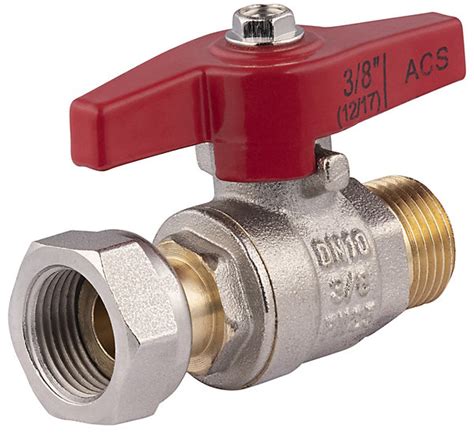

Le Robinet d'Arrêt à Boisseau Sphérique (Quart de Tour)

Ce type de robinet utilise un boisseau sphérique doté d'un trou central. Lorsque la poignée est alignée avec la conduite, le trou permet à l'eau de passer, indiquant que le robinet est ouvert. En tournant la poignée de 90°, le boisseau se positionne perpendiculairement à la conduite, bloquant ainsi l'écoulement et fermant le robinet.

• Avantages : Fermeture rapide et étanchéité fiable.
• Utilisation : Idéal pour une coupure d'eau rapide et efficace.

Le Robinet d'Arrêt Multitours

Le mécanisme de ce robinet repose sur un clapet monté sur une vis. En tournant le volant dans le sens des aiguilles d'une montre, la vis descend le clapet, qui bloque progressivement l'écoulement de l'eau. Pour ouvrir le robinet, il suffit de tourner le volant dans le sens inverse, relevant ainsi le clapet.

• Avantages : Fermeture progressive, ce qui limite les risques de coups de bélier dans les tuyaux, un phénomène potentiellement dommageable pour l'installation.
• Inconvénients : Temps de manœuvre plus long que le quart de tour.

Les Robinets d'Arrêt Spécifiques

Ces robinets d'arrêt, qu'ils soient à quart de tour ou à clapet simple, sont directement raccordés aux appareils pour permettre de les isoler sans avoir à couper l'eau dans toute la maison.

• Avantages : Installation pratique et ciblée pour les équipements spécifiques.
• Utilisation : Parfaits pour l'alimentation des machines à laver, lave-vaisselle, ou toilettes, permettant une intervention locale sans perturber le reste de l'installation.

Comprendre les spécificités de chaque type de robinet d'arrêt permet non seulement une utilisation plus judicieuse, mais aussi un choix éclairé du modèle le mieux adapté à vos besoins.

Les Différentes Méthodes d'Installation des Canalisations

La manière dont les canalisations d'eau sont installées influence grandement l'esthétique, la praticité et la maintenabilité du réseau. Trois principales méthodes se distinguent : le réseau aérien, le réseau incorporé et le réseau hydrocablé.

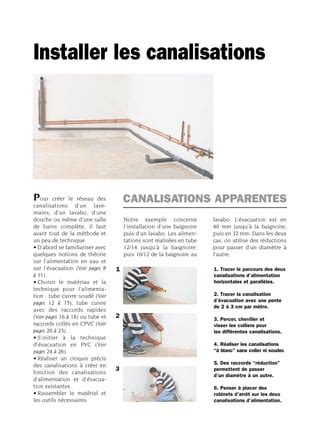

Le Réseau Aérien

Le réseau aérien est le plus ancien et le plus simple à concevoir, à réparer et à modifier. Les canalisations sont mises en place le long des murs, soit apparentes, soit dissimulées derrière des goulottes ou un coffrage, à l'instar d'une installation électrique. Elles sont fixées par des colliers, répartis à intervalles réguliers (de 50 cm à 2,50 m en parcours horizontal et de 1,50 m à 2,50 m en vertical), dont la disposition dépend du diamètre et de la nature des tuyaux (métal ou plastique). Ces colliers doivent impérativement permettre la dilatation des canalisations sous l'effet de la chaleur.

Des règles spécifiques s'appliquent : à l'horizontale, le tuyau le plus bas doit être positionné à plus de 15 cm du sol fini. Les traversées de paroi sont autorisées, à condition d'utiliser des fourreaux et de s'abstenir de tout piquage ou assemblage mécanique dans le passage. Si les canalisations sont placées derrière un coffrage, les raccords démontables doivent rester accessibles, par exemple via une trappe de visite. L'inconvénient majeur d'un réseau aérien réside dans son aspect esthétique, souvent jugé peu compatible avec les intérieurs modernes.

Le Réseau Incorporé

Cette méthode consiste à intégrer les canalisations directement dans les murs et les planchers. Plusieurs techniques existent :

• Enrobage : Les tuyaux sont enrobés lors de la mise en place du gros œuvre.
• Encastrement : Un emplacement est réservé lors de la construction pour accueillir les canalisations.
• Engravure : Une saignée est découpée dans le mur après coup, une méthode interdite dans les planchers et les éléments porteurs.

Des règles particulières s'appliquent selon le matériau utilisé. Par exemple, un fourreau est nécessaire pour les tuyaux en acier galvanisé. En plancher, les épaisseurs d'enrobage sont définies en fonction de la nature de la dalle. Les "raccordements" sont interdits, à l'exception de ceux situés au droit des appareils à desservir. Seuls les assemblages indémontables (soudés, collés ou sertis) sont autorisés. Les robinetteries ne sont admises que dans les murs, si elles sont conçues à cet effet (douche, baignoire). Les cloisons doivent mesurer au moins 7 cm d'épaisseur. Pour les plaques de plâtre, les canalisations peuvent circuler sans fourreau derrière le parement, en respectant les prescriptions des installations non accessibles.

Un réseau incorporé traditionnel présente des inconvénients notables : il complique le chantier en intervenant dans le calendrier des travaux, impose des travaux supplémentaires, manque d'adaptabilité et rend les interventions ultérieures malaisées en cas de difficulté.

Le Réseau Hydrocablé

Les installations neuves privilégient aujourd'hui le principe de l'hydrocablage. Les règles sont similaires à celles d'un réseau incorporé, mais la distribution est organisée différemment : des canalisations principales desservent des nourrices, qui alimentent à leur tour les points de puisage. Les liaisons sont réalisées d'un seul tenant, sans assemblage ni piquage intermédiaire, réduisant ainsi les risques de fuites. Les nourrices, restant accessibles (encastrées dans une cloison, par exemple), permettent de compléter l'installation. La mise en place du réseau s'intègre mieux dans le déroulement du chantier, avant le coulage de la dalle.

Les Matériaux des Tuyaux d'Alimentation : Un Choix Crucial

Le choix des matériaux pour les tuyaux d'alimentation en eau est déterminant pour la durabilité et la performance de l'installation. Trois matériaux principaux sont disponibles sur le marché : le cuivre, le PER et le multicouche.

• Le Cuivre :

  • Cuivre recuit : Vendu en couronne, il est malléable et peut être coudé à froid, permettant une installation avec peu de raccords.
  • Cuivre écroui : Vendu en barres rigides, il ne peut être cintré qu'à chaud.

• Le PER (Polyéthylène Réticulé) : Grâce à sa simplicité de mise en œuvre, le PER est un matériau couramment utilisé. Les tuyaux se dilatent très peu sous l'effet de la chaleur, ce qui évite les bruits de claquement. Leur installation est à la portée des non-professionnels. Il est possible de raccorder différents types de tuyaux, par exemple du PER à un réseau plus ancien en cuivre lors de travaux de rénovation. Certains raccords sont conçus pour une connexion mécanique avec un outillage léger. Le PER est reconnaissable à ses couleurs : les tubes bleus pour l'eau froide et les tubes rouges pour l'eau chaude. Ils sont généralement dissimulés dans des coffrages car ils supportent mal les UV.

• Le Multicouche : Ce matériau se distingue par sa couleur blanche. Il est à la fois flexible et résistant, et ne craint pas les UV, ce qui permet de le laisser apparent, comme le cuivre.

La dénomination d'un tuyau est composée de deux valeurs : le diamètre extérieur et l'épaisseur. Selon la destination des canalisations et le débit requis par chaque équipement, il est nécessaire d'adapter le diamètre des tubes. Une pression d'eau trop élevée (à partir de 5 bars) peut entraîner la détérioration des canalisations et des équipements.

L'Arrivée d'Eau : Un Point Stratégique

Une arrivée d'eau est définie comme un point de soutirage constitué d'un robinet de puisage à son extrémité. Une pièce équipée d'un appareil technique (ballon thermodynamique, chaudière, chauffe-eau) n'est pas considérée comme raccordée à un robinet de puisage, bien qu'elle reçoive de l'eau. Le robinet d'arrêt présent sur l'alimentation de ces équipements assure une fonction d'isolement pour la maintenance.

Au sens des normes, une salle d'eau est toute pièce équipée d'une arrivée d'eau. Par exemple, un évier équipé d'un robinet est une arrivée d'eau, contrairement à l'alimentation d'un ballon thermodynamique qui n'est pas munie d'un robinet à son extrémité.

Localiser le Robinet d'Arrivée d'Eau Principal

Trouver le robinet d'arrivée d'eau principal est essentiel pour pouvoir couper l'eau rapidement en cas d'urgence, de réparation, ou lors de travaux.

• En appartement :

  • Dans les copropriétés récentes, les vannes principales sont souvent concentrées dans des placards (gaines techniques) situés aux différents paliers, à proximité des compteurs d'eau individuels. Des annotations permettent de repérer la vanne de chaque appartement.
  • Dans certains cas, le robinet d'arrêt peut se trouver à l'intérieur du logement, dans les toilettes, la cuisine, ou plus rarement, la salle de bain.

• En maison individuelle :

  • Le robinet d'arrêt général se trouve fréquemment dans le garage, la cave, ou la buanderie, zones situées dans la partie basse de la maison et les plus proches des réseaux souterrains.
  • Il peut aussi être situé à proximité d'un mur extérieur, notamment dans les maisons anciennes ou ayant fait l'objet d'un agrandissement.
  • Dans certains cas, les vannes de fermeture peuvent se trouver derrière des placards ou sous des planchers.

L'inspection des pièces où l'eau est le plus utilisée (cuisine, salle de bain), la localisation du compteur d'eau, ou encore l'écoute attentive des sons de l'eau peuvent aider à trouver ce robinet crucial. En cas de doute, il est toujours recommandé de faire appel à un professionnel.

Couper l'Eau : Une Manœuvre Essentielle

Pour couper l'eau, il faut localiser le compteur d'eau, le robinet d'arrêt général se trouvant généralement à proximité, souvent juste avant. La vanne (généralement rouge ou dorée) doit être tournée d'un quart de tour dans le sens inverse des aiguilles d'une montre. Si la vanne est difficile à manipuler en raison du manque d'utilisation, une clé adaptée ou un dégrippant peut être nécessaire.

Une fois l'eau coupée, il est conseillé d'ouvrir les robinets pour vider l'eau restante et libérer la pression dans les canalisations. Couper l'eau avant de partir en vacances est fortement recommandé pour prévenir les risques de fuites ou d'inondations, particulièrement en période hivernale où les canalisations risquent de geler.

L'Arrivée d'Eau dans la Salle de Bains : Une Conception Détaillée

L'alimentation en eau d'une salle de bains, qu'il s'agisse d'une rénovation ou d'une nouvelle installation, nécessite une compréhension précise des différents éléments du réseau.

Après le compteur, un clapet anti-retour isole le réseau privé du réseau public pour éviter toute contamination. Un régulateur de pression peut être installé pour adapter la pression de l'eau aux besoins. Une nourrice divise ensuite le réseau d'eau potable en plusieurs circuits d'eau chaude et froide. Chaque canalisation est équipée d'un robinet d'arrêt.

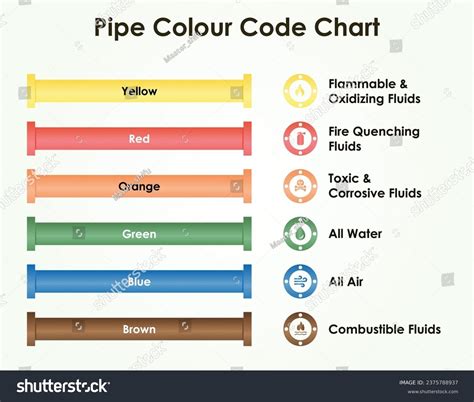

Les canalisations d'eau chaude sanitaire et d'eau froide alimentent les équipements sanitaires : lavabos, douche, baignoire, WC. Les tuyauteries modernes en PER (bleu pour l'eau froide, rouge pour l'eau chaude) sont généralement dissimulées. Le multicouche, de couleur blanche, est flexible et résistant, pouvant être installé en apparent. Le diamètre de chaque tuyau est adapté à l'équipement qu'il dessert (par exemple, 16 mm pour une baignoire ou une douche, 12 mm pour un lavabo ou un WC).

Rénovation et Nouvelle Installation de Salle de Bains

Lors d'une rénovation, il est possible de prolonger les canalisations existantes (en cuivre, PER ou multicouche) en utilisant des raccords adaptés. Pour l'installation d'une nouvelle salle de bains dans un espace non desservi par un point d'eau, il est nécessaire de créer une nouvelle installation, ce qui recommande souvent l'intervention d'un plombier professionnel.

Il est également crucial de ne pas négliger l'évacuation des eaux usées, qui doit être réalisée conformément aux normes, avec un diamètre adapté à chaque appareil. Pour les WC, un diamètre de 80 ou 100 mm est requis. En l'absence d'une telle évacuation, un WC broyeur peut être une solution, nécessitant seulement une évacuation de 32 mm. Pour aménager une nouvelle pièce d'eau sans travaux lourds, des pompes pour eaux grises peuvent être utilisées pour rejoindre une évacuation existante.

Comprendre le fonctionnement de l'arrivée d'eau dans votre domicile est une étape clé pour garantir le confort, la sécurité et l'efficacité de votre installation de plomberie. Que ce soit pour une simple maintenance ou un projet d'envergure, une connaissance approfondie de ces systèmes vous permettra de prendre les meilleures décisions.
