La détermination des tolérances acceptables pour une masse étalon est une question fondamentale dans le domaine de la métrologie, impactant directement la fiabilité des mesures et, par conséquent, la qualité des processus industriels et de laboratoire. Il ne s'agit pas d'une simple affaire de chiffres, mais d'une démarche stratégique visant à éviter à la fois la "non-qualité" et la "sur-qualité", deux écueils potentiels qui peuvent engendrer des coûts significatifs pour une entreprise. L'objectif est de définir une méthode homogène, applicable à toute pesée au sein d'un processus défini, en tenant compte des spécificités de chaque application.
Comprendre les Tolérances : L'Art de l'Équilibre
L'approche la plus judicieuse pour aborder la question des tolérances consiste à définir des seuils acceptables en fonction de l'utilisation prévue, en évitant les extrêmes. La "non-qualité" survient lorsque les tolérances sont trop larges, conduisant à des erreurs de mesure inacceptables qui peuvent compromettre la conformité des produits, la sécurité des processus, ou la validité des résultats d'analyse. À l'inverse, la "sur-qualité" se manifeste par des exigences de précision excessives, entraînant l'utilisation d'équipements plus coûteux, des procédures plus complexes et des temps de mesure plus longs, sans bénéfice proportionnel en termes de fiabilité.
Le choix d'une tolérance appropriée est donc un exercice d'équilibrage. Il faut trouver le juste milieu qui garantit la précision nécessaire sans engendrer de coûts superflus. Cette démarche implique une analyse approfondie des exigences de chaque processus de pesage, en considérant des facteurs tels que la portée maximale et minimale de la balance, sa résolution d'affichage, et la criticité des mesures effectuées.
Exemples Concrets : Illustrer les Concepts
Pour mieux appréhender ces notions, examinons deux exemples illustratifs :
Exemple 1 : Application des Bonnes Pratiques de Fabrication (BPF) et de Laboratoire (BPL)
Dans le cadre des Bonnes Pratiques de Fabrication (BPF) ou des Bonnes Pratiques de Laboratoire (BPL), il est courant de définir une tolérance de 2 % pour toute pesée, avec un taux de confiance k = 3. Considérons une balance donnée. Pour une pesée de 2 kg, l'erreur maximale tolérée serait de ±2 kg × 2% = 40 g. Cependant, si cette balance a un échelon réel de 100 g, cela signifie que la plus petite variation détectable est de 100 g. Pour respecter la tolérance calculée (40 g), il faudrait que l'erreur soit divisée par le facteur de confiance k (3), soit 40 g / 3 ≈ 13 g. Une balance avec un échelon de 100 g ne serait donc pas suffisante.
Il faudrait alors opter pour une balance ayant un échelon de 10 g, voire 5 g, 2 g ou 1 g. Cependant, l'utilisation d'une balance de très haute résolution pour des pesées importantes peut poser d'autres problèmes. Par exemple, une balance de 300 kg avec un échelon de 10 g serait extrêmement coûteuse. Une solution serait de réduire la portée maximale de la balance, par exemple à 60 kg, et d'opter pour une balance avec une résolution d'affichage de 1 à 10 g. Dans ce cas, pour une pesée de 300 kg (si la balance le permettait, en supposant une portée adaptée), l'erreur maximale tolérée serait de ±300 kg × 2% = 6 kg. Divisée par k = 3, cela donne 2 kg. Une balance avec un échelon de 100 g serait alors suffisante pour cette application, et on ne pourrait pas parler de non-qualité. En revanche, si l'utilisateur choisissait une balance avec un échelon de 10 g pour cette même tâche, cela constituerait de la sur-qualité. Trouver un compromis est donc essentiel.
Exemple 2 : Analyse d'une Balance de Classe III

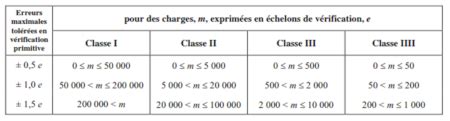

Considérons une balance de classe III, avec une portée maximale de 300 kg, une portée minimale de 2 kg, et un échelon réel d = 100 g ainsi qu'un échelon de vérification e = 100 g.
Pour une pesée de 2 kg, l'erreur maximale tolérée est de ±100 g. Cette tolérance relative de ±5 % peut être considérée comme de la "non-qualité", car elle est relativement large par rapport à la masse pesée. De plus, il faut tenir compte de l'arrondi. Avant l'arrondi, il y a un risque d'écart compris entre 1,85 kg (arrondi à l'affichage à 1,9 kg) et 2,14 kg (arrondi à l'affichage à 2,1 kg).
Pour une pesée de 200 kg, l'erreur maximale tolérée est de ±200 g. Cette tolérance relative de ±0,1 % pourrait être considérée comme de la "sur-qualité", car elle est très stricte.
Souvent, les utilisateurs répondent à la question de la détermination des tolérances en affirmant : "Nous respectons ou demandons de respecter les caractéristiques du constructeur". Ces caractéristiques se trouvent logiquement dans le mode d'emploi de la balance, car l'utilisateur a rarement accès aux tolérances "usine" du constructeur. Les caractéristiques métrologiques couramment fournies par les constructeurs pour les balances non approuvées (les plus vendues en laboratoire) incluent la répétabilité (écart type de répétabilité), la linéarité et le coefficient de température.
Le Rôle Crucial des Masses Étalons et de leur Classe
Les masses étalons sont des outils indispensables pour le contrôle et le calibrage des instruments de pesage. Leur précision est définie par des classes de tolérance internationales, notamment celles stipulées dans la recommandation OIML R111. Ces classes, allant de E0 (la plus précise) à M3 (la moins précise), déterminent les erreurs maximales tolérées (EMT) pour chaque masse.
- Classes E1 et E0 : Les étalons de classe E1 sont utilisés pour l'étalonnage des poids de classe E2 et la vérification d'instruments de pesage de classe I. La classe E0, encore plus précise, est utilisée pour l'étalonnage des étalons de classe E1. Ces classes sont cruciales pour les applications nécessitant une très haute précision, comme l'étalonnage d'instruments dont le nombre d'échelons est supérieur à 1 000 000.
- Classes E2 : Les étalons de classe E2 servent à l'étalonnage des poids de classe F1 et à la vérification ou au calibrage d'instruments de pesage de classe I ou II. Ils sont adaptés aux instruments avec un nombre d'échelons supérieur à 100 000.
- Classes F1 et F2 : Les masses de classe F1 sont utilisées pour l'étalonnage des poids de classe F2 et la vérification/calibrage d'instruments de pesage de classe II. Les classes F2 sont employées pour l'étalonnage des masses de classe M1 et la vérification/calibrage d'instruments de pesage de classe II, particulièrement ceux avec un nombre d'échelons compris entre 10 000 et 30 000.
- Classes M1, M2, M3 : Ces classes sont destinées à des applications moins exigeantes, souvent pour des pesées industrielles courantes.
Le choix de la classe de masse étalon doit être en adéquation avec la précision de la balance et les exigences du processus. Une balance ne peut jamais être plus précise que la masse utilisée pour son ajustage. Par conséquent, la masse de contrôle doit être d'une précision au moins égale, voire supérieure, à la résolution (d) de la balance.
La Pratique du Contrôle et de l'Étalonnage
La détermination des tolérances pour le contrôle d'une balance peut s'apparenter à l'établissement d'une carte de contrôle. Au lieu d'utiliser systématiquement une masse étalon certifiée, il est possible de définir des masses de travail et de suivre leur comportement sur une période donnée. En pesant ces masses de travail pendant plusieurs jours (par exemple, 10 jours), on peut calculer l'écart type. Les pesées ultérieures sont alors considérées comme conformes si la valeur mesurée se situe dans un intervalle de 2 écarts types par rapport à la moyenne. Si la valeur se situe entre 2 et 3 écarts types, elle doit être surveillée ; au-delà de 3 écarts types, elle est considérée comme non conforme (NC). Cette méthode, bien que moins formelle qu'un étalonnage, permet un suivi régulier de la performance de la balance.
les cartes de contrôle(MSP/SPC)
Il est recommandé d'utiliser au moins deux points de contrôle pour encadrer les valeurs que l'on pèse habituellement. Par exemple, si l'on pèse des quantités de 100 g et 200 g, il est judicieux de contrôler la balance avec des masses de ces valeurs, ou des valeurs proches, pour pouvoir raisonnablement extrapoler et visualiser la tendance de la balance dans la zone d'intérêt. Peser successivement 100 g, puis 200 g, puis 100 g peut être plus efficace que de répéter inutilement des pesées.
Caractéristiques des Masses Étalons et Bonnes Pratiques
Les masses étalons, qu'elles soient de classe E1, E2, F1, F2, M1, M2 ou M3, doivent être conformes aux critères métrologiques définis par l'OIML R111 en termes de matière (rugosité, magnétisation), de formes, de marquages et de tolérances (EMT). Elles sont disponibles à l'unité ou en série, conditionnées dans des coffrets protecteurs en bois ou en plastique. Les poids de petite masse (mg) ont souvent une forme lamellaire ou filaire (triangulaire, carré, pentagonal). Les poids de plus grande masse sont polis pour garantir leur stabilité et leur précision.
La manutention et l'entretien des masses étalons sont également cruciaux pour maintenir leur fiabilité. L'utilisation d'accessoires tels que des pincettes, des poignées de préhension et des gants permet de les manipuler sans altérer leur surface. Un dépoussiérage régulier avec des pinceaux ou des kits de nettoyage adaptés est recommandé. Le stockage dans leurs coffrets d'origine est conseillé pour les protéger des chocs et de la contamination.
Calibrage Automatique et Masses de Contrôle

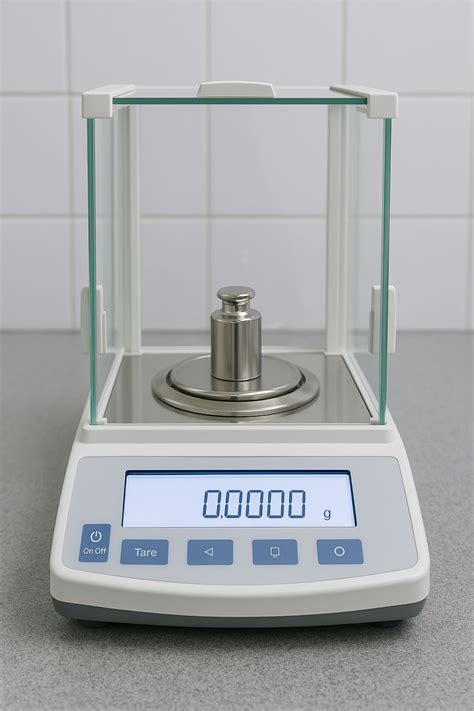

Certaines balances modernes intègrent une fonction de calibrage automatique. Dans ce cas, la balance affiche une valeur nominale pour le poids de calibrage ("CAL"). Il est alors essentiel de choisir une masse de contrôle dont la valeur nominale correspond à celle affichée par la balance. La précision de cette masse de contrôle doit être au moins égale à la lecture (d) de la balance, et idéalement supérieure. Si plusieurs valeurs sont admises pour le calibrage, il est préférable d'utiliser la masse de contrôle la plus élevée, car elle est généralement la plus précise.
Par exemple, pour une balance avec une portée maximale de 2000 g (2 kg) et une lecture d = 0,01 g (10 mg), avec deux points de contrôle proposés (1 kg et 2 kg) dans la fonction de calibrage : la précision de la masse de contrôle recherchée est d'environ ±10 mg. Si la balance affiche 1000 g ou 2000 g en mode "CAL", et que l'on choisit le poids de contrôle de 2 kg, il faudra une masse de contrôle de 2 kg avec une tolérance d'environ ±10 mg. Dans ce cas, une masse de classe F1 serait adéquate.
Une exception concerne les balances d'analyse avec une lecture d = 0,1 mg. Pour ces instruments, la précision de la masse de contrôle est acceptée dans une plage plus large, généralement entre 3 et 10 d, selon les exigences spécifiques de l'application.
Conformité Réglementaire et Vérifications Périodiques
Pour les instruments de mesure à usage réglementé, notamment ceux utilisés pour la vente au public, la protection du consommateur impose des exigences de conformité. Ces instruments doivent être initialement approuvés par le fabricant, avec une vérification primitive avant leur mise en service. Le marquage CE et une vignette verte de conformité attestent de cette approbation, accompagnée d'un carnet métrologique.
Des vérifications périodiques sont ensuite nécessaires. Pour les instruments utilisés pour la vente directe au public de portée inférieure ou égale à 30 kg, cette vérification s'effectue tous les 2 ans. Pour les autres instruments, la périodicité est également de 2 ans. Ces vérifications, réalisées par des organismes habilités, impliquent l'utilisation de poids étalons et l'application de procédures métrologiques rigoureuses. Le respect de ces réglementations garantit la fiabilité des transactions commerciales et la confiance des consommateurs.
